STAR-CCM+

이 페이지는 Slurm 스케줄러에 StarCCM+ 시뮬레이션 작업을 구성하고 제출하는 방법을 설명합니다.

작업 제출 탭

다른 작업 유형과 유사하게, 양식에는 “새 작업”, “배치 스크립트”, “설정”과 같은 탭이 포함됩니다. 이 가이드는 StarCCM+ 작업을 제출하기 위한 “새 작업” 탭에 중점을 둡니다.

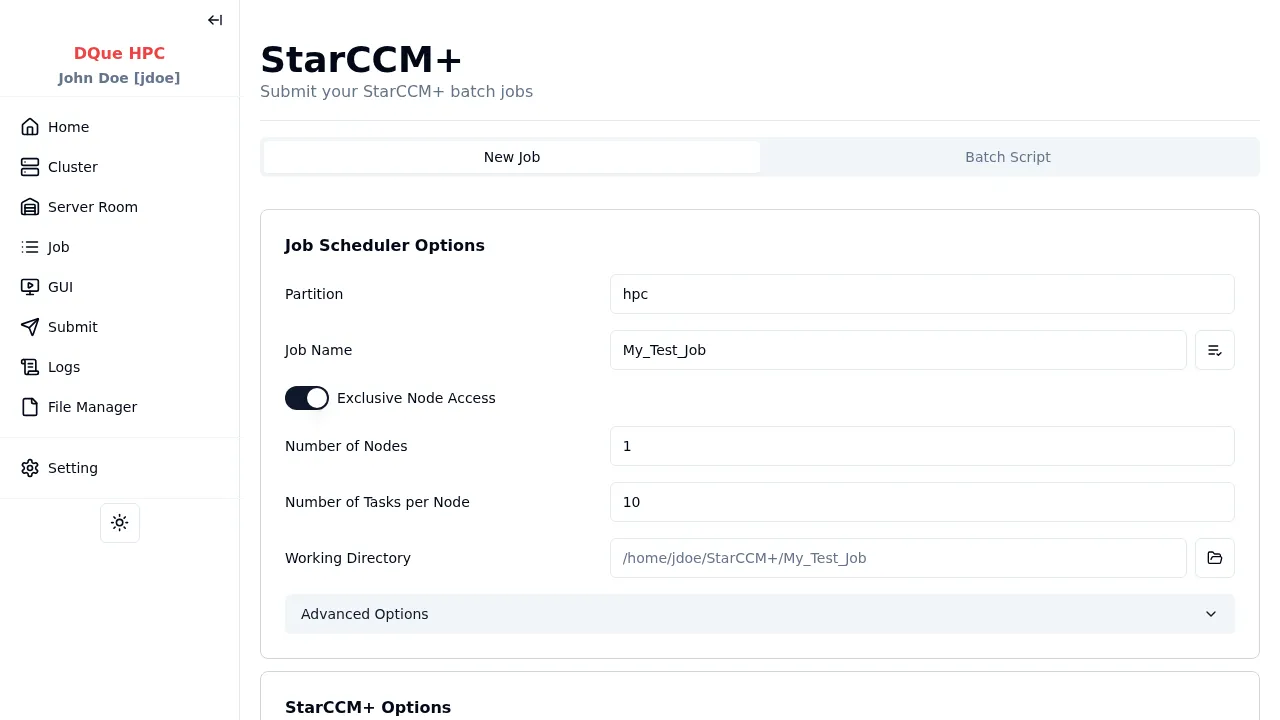

새 작업 탭

1. 작업 스케줄러 옵션

StarCCM+ 작업에 필요한 리소스를 구성합니다:

• 파티션(Partition): 파티션을 선택합니다 (예: hpc).
• 작업 이름(Job Name): 작업에 이름을 할당합니다 (예: My_Test_Job).
• 노드 수(Number of Nodes): 시뮬레이션에 필요한 계산 노드 수를 지정합니다.
• 노드당 작업 수(Number of Tasks per Node): 각 노드에서 실행할 StarCCM+ 프로세스(작업) 수를 지정합니다.
• GPU 모델(GPU Model): 시뮬레이션이 GPU 가속을 활용하는 경우 GPU 모델을 선택합니다.
• 노드당 GPU 수(GPUs per Node): 노드당 필요한 GPU 수를 지정합니다.
• 작업 디렉토리(Working Directory): 시뮬레이션이 실행되고 출력 파일이 생성될 디렉토리를 설정합니다.

2. StarCCM+ 옵션

StarCCM+ 애플리케이션 관련 설정을 구성합니다:

• 버전(Version): 원하는 StarCCM+ 버전을 선택합니다 (예: 16.04.007).
• 라이선스 유형(License Type): 라이선스 방법을 선택합니다:
  • Flex Server (Pod Key): 중앙 FlexNet 라이선스 서버를 사용하며, Power-on-Demand(POD) 키가 필요합니다.
  • Local Server: 로컬 라이선스 서버 구성을 사용합니다.
• Flex 서버(Flex Server): (Flex Server 선택 시) FlexNet 라이선스 서버의 주소를 입력합니다 (예: 1999@flex.cd-adapco.com).
• Pod 키(Pod Key): (Flex Server 선택 시) 라이선스 체크아웃에 필요한 POD 키를 입력합니다.
• Intel MPI 사용(Use Intel MPI): StarCCM+ 실행에 특별히 Intel MPI를 사용할지 여부를 토글합니다.

3. StarCCM+ 작업 파일

시뮬레이션의 입력 파일을 지정합니다:

• Sim 파일(Sim File): StarCCM+ 시뮬레이션 파일(.sim)의 절대 경로를 제공합니다. “선택(Select)” 버튼을 사용하여 탐색합니다.
• Java 러너(Java Runner): 시뮬레이션 중에 실행될 선택적 Java 매크로 파일(.java)의 절대 경로를 제공합니다. “선택(Select)” 버튼을 사용하여 탐색합니다.

4. 제출

• 제출 후 작업 모니터로 리디렉션(Redirect to Job Monitor after submission): 선택하면 제출 후 자동으로 작업 모니터링 페이지로 이동합니다.
• 제출(Submit) 버튼: StarCCM+ 작업을 Slurm 스케줄러에 제출합니다.

작업 로그 페이지를 통해 작업 상태 및 출력을 확인하십시오.
